活塞式空压机虽极其常见，但是许多人可能并不了解它的工作原理，不过也没关系，小编接下来将会跟大家讲解。看事物应该透过现象看本质，所以我们看问题要具有一定的深度。废话不多说，咱们言归正传。

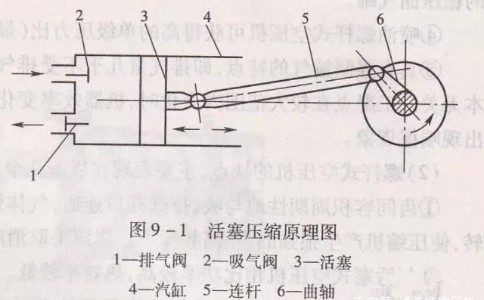

活塞式空压机外观跟其他同类有着一定的区别，在工作原理上，自然也有所不同。如图所示，电动机通过传动装置使曲轴6作圆周运动，与此同时，曲轴6又通过连杆5带动活塞3在气缸内作往复直线运动。
你们知道吗？当活塞3向着右边运动时，气缸4内产生真空，利用大气压力，推开吸气阀2进入气缸4内腔中。当活塞反向向左运动时，又会出现那些变化呢？会导致吸气阀2关闭，空气受到压缩，待这压缩进行到一定程度时，排气阀1被打开，气体排出。
而当活塞行至气缸4左端时，整个排气的过程算是循环了一圈。而此时，曲轴6也恰好转了一圈。这样，在吸气阀和排气阀的控制下，周而复始地重复进行着吸气和排气过程，这就是活塞式空压机的工作原理。
